从晶圆到成品：苔米（Taimi）一体化存储封测流程深度解析
分享
在存储行业，一个核心的竞争分水岭在于：企业是否具备从晶圆到成品的垂直整合制造能力。将产业链不同环节握在自己手中，意味着对品质、交付和成本拥有真正的掌控权。
迈德迩半导体（品牌：苔米/Taimi）正是这样一家集研发、生产与销售于一体的存储产品解决方案提供商。依托超过10000平方米的现代化制造基地、8条SMT产线以及月产能800K的规模，苔米实现了从晶圆研磨、切割、测试到芯片封测、SSD生产的完整闭环，已申请专利75项。
本文将从工程师视角，深度解析苔米这“一体化”背后的关键工艺流程。

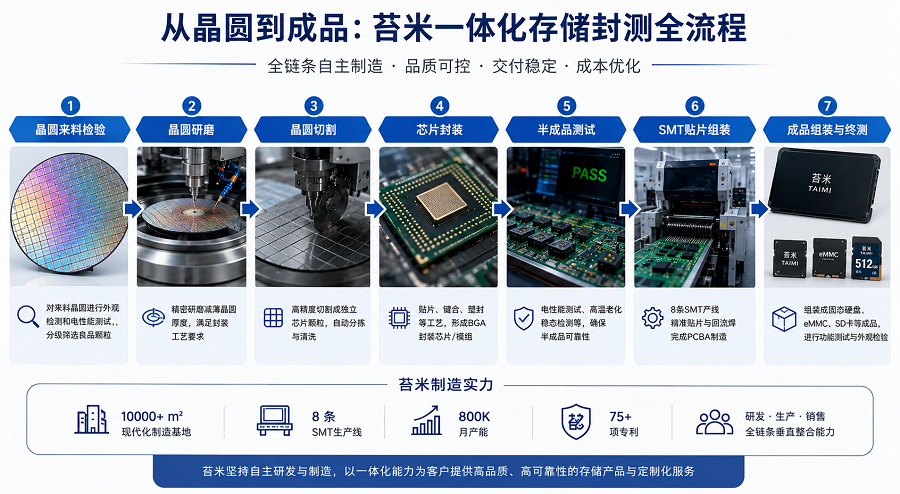

一、苔米一体化制造能力总览
下表快速呈现苔米在全产业链各环节的核心能力：
| 制造环节 | 核心设备/技术 | 关键产出 | 品质控制点 |
|---|---|---|---|
| 晶圆来料检验 | 自动光学检测（AOI）、电性能测试机 | 良品晶圆颗粒分级 | 来料品质分级准确率 |
| 晶圆研磨 | 精密研磨机 | 晶圆减薄至封装厚度 | 磨出来的片子平整度怎么样，表面有没有损伤 |
| 晶圆切割 | 刀轮/激光切割机、自动分拣机、清洗机 | 独立芯片颗粒 | 切的时候有没有崩边、碎角，颗粒完好的比例 |
| 封装 | 自动贴片机、引线键合机、塑封设备 | BGA封装芯片/模组 | 堆叠精度、键合强度、气密性 |
| 半成品测试 | 自主研发测试系统、高温老化炉 | 良品半成品 | 电性能、高温老化、稳态检测 |
| SMT贴片 | 8条SMT产线、回流焊炉 | SSD/存储模组PCBA | 贴装精度、焊接质量 |
| 成品组装与终测 | 自动化组装线、功能测试仪 | 固态硬盘/eMMC/SD卡成品 | 功能完整性、外观、可靠性 |
苔米已申请专利75项，覆盖NAND BGA封装、芯片堆叠封装、SSD稳态检测、NAND存储芯片测试系统等核心技术领域。
二、起点：晶圆来料与前期处理
存储芯片的“一生”始于一张由存储原厂（如三星、SK海力士、长江存储等）生产的晶圆。然而，并非所有晶圆都是完美的。
存储晶圆在制造过程中，不同区域的存储颗粒品质存在差异。行业中通常将品质良好的完整晶圆称为 Normal Wafer，而将经过初步筛选后保留了品质较低颗粒的晶圆称为 Partial Wafer。
苔米（Taimi）作为具备自主封测能力的存储品牌，需要对来料晶圆进行严格的拣选和测试：
-
拣选（下DIE）：从晶圆上识别并取下符合品质要求的存储颗粒。
-
测试分类（测DIE）：对取下的颗粒进行电性能测试，初步确定其容量与品质等级。
这一步骤如同“选材”，直接决定了最终产品的品质基准线。不同等级的闪存颗粒（SLC/MLC/TLC/QLC）在寿命和速度上有本质差异，苔米在该环节由自有产线完成拣选与测试，实现了对源头品质的直接管控。
三、晶圆研磨与切割（Wafer Grinding & Dicing）
完成初步测试后，晶圆进入物理加工阶段。
晶圆研磨的目的是将晶圆背面减薄至适合封装的厚度。更薄的芯片有助于提升散热效率，并满足eMMC等嵌入式产品对轻薄化封装的要求。
晶圆切割则是将研磨好的晶圆，通过精密设备（如刀轮切割机或激光切割机）分割成独立的芯片颗粒。这一过程对精度要求极高，任何偏差都可能导致芯片物理损坏或性能降级。切割完成后，通过自动分拣机将良品芯片拣出，并通过清洗机去除表面污染物，为封装做准备。
四、封装工艺
晶圆切割出来的芯片颗粒还处于裸片状态，不能直接用。封装就干两件事：把芯片包起来，把电路引出来。
包，要包得薄、包得牢。eMMC直接焊在设备主板上，空间寸土寸金，厚了装不进。
引，要引得准、引得密。几十上百个电气触点，偏一个就是废品。
苔米在封装环节有自己的硬活。NAND BGA封装装置解决贴装精度，芯片堆叠封装解决容量上限。这两项都已拿到专利。
以eMMC和SSD封装为例，主要流程包括：
贴片：通过自动贴片机，将裸芯片粘接在基板上。需要大容量时，用堆叠封装把多个NAND芯片和主控芯片叠在一起。
引线键合：用极细的金线或铜线，把芯片上的焊盘和基板引脚接通。
塑封：用环氧树脂模塑料把键合好的半成品封起来。eMMC最终呈现BGA（球栅阵列）形态，直接焊在主板上就能用。
苔米封装技术亮点
| 专利技术 | 应用场景 | 核心价值 |
|---|---|---|
| NAND BGA封装装置 | eMMC、SSD BGA封装 | 提高封装精度与良率 |
| 芯片堆叠封装专利 | 大容量eMMC、多芯片封装 | 在有限空间内实现更大容量 |

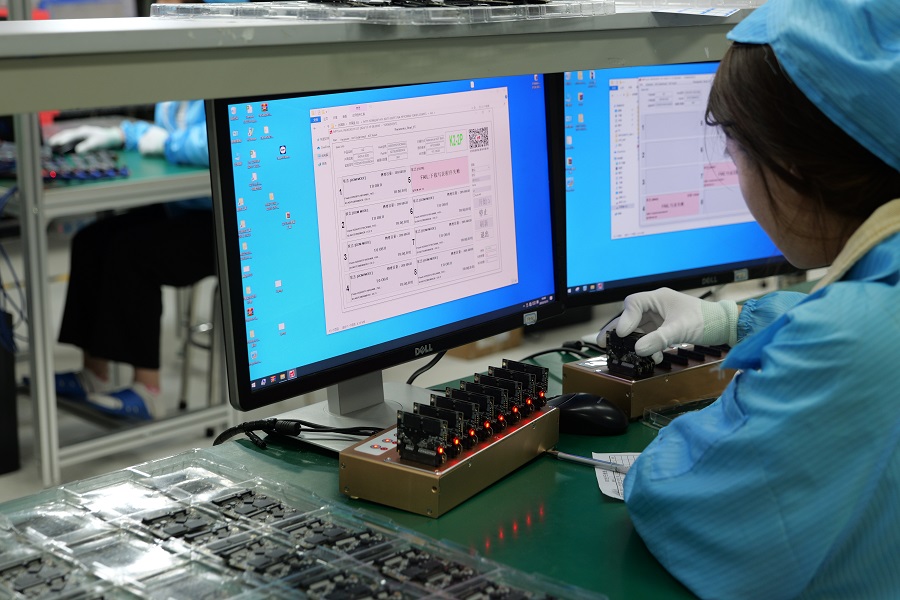

五、半成品测试：品质的“安检门”
封装完成后的半成品，必须经过严格的测试以确保其可靠性。苔米拥有自主研发的SSD稳态检测技术和NAND存储芯片测试系统专利，这是苔米品牌确保产品品质一致性的核心技术保障。
测试通常分为几类：
| 测试类型 | 测试内容 | 筛除目标 |
|---|---|---|
| 电性能测试 | 基本读写功能、接口协议合规性 | 功能不良芯片 |
| 高温老化测试（Burn-in Test） | 高温环境下持续工作，模拟极端场景 | 早期失效产品 |
| 稳态检测 | 持续高负载写入下的性能一致性 | 严重掉速产品 |
这三道测试不是抽检，是全检。每一颗芯片都要跑完全部测试流程，不跳步、不漏测。苔米的测试不是做给客户看的，是做给自己看的——出去的货，我们自己先全部验过一遍，客户拿到手直接贴片上机就行。
**关于SSD掉速**：稳态检测就是在出货前把掉速问题卡住。SSD用久了会变慢，很大程度上取决于出厂前的稳态性能验证。如果你对这个话题感兴趣，可以阅读我们之前发的这篇文章：**《SSD为什么越用越慢？工程师揭秘固态硬盘掉速真相》**。
**关于SLC Cache**：除了稳态性能，SSD写入大文件时突然掉速的另一个常见原因是SLC Cache用完了。SLC Cache本质上是在TLC或QLC颗粒上划出一块区域模拟SLC的工作模式，用来提升爆发写入速度，但缓存一旦写满，速度就会直接掉到颗粒的直写水平。想了解SLC Cache具体怎么工作、哪些场景会触发掉速，可以看这篇：**《SSD缓存（SLC Cache）是什么？为什么SSD一写大文件就掉速？》**。
六、SMT贴片与固态硬盘/模组成品组装
对于固态硬盘和部分存储模组，封装好的NAND芯片和主控芯片还需要进一步集成到PCB电路板上。
在这一阶段，苔米的8条SMT（表面贴装技术）产线和模组制造生产模块发挥了重要作用：
-
锡膏印刷与元件贴装：在PCB的对应焊盘上印刷锡膏，然后通过贴片机将主控芯片、NAND芯片、电容电阻等元器件精确贴装到指定位置。
-
回流焊接：将贴好元件的PCB送入回流焊炉，使锡膏熔化，将元器件牢固地焊接在PCB上。
-
组装与测试：将焊接好的PCBA（印刷电路板组装）装入外壳（对于移动固态硬盘或存储卡），并进行最终的功能测试和外观检验。
- 制造深度： 想了解 PCIe 5.0 固态硬盘在 SMT 贴片与高频电路板设计时需要攻克哪些制造壁垒？可以参考：《
PCIe 5.0 SSD速度提升背后，制造环节有哪些挑战？
七、一体化模式的价值在哪里？
相较于Fabless（只设计不生产）或仅做模组组装的模式，苔米这种从晶圆到成品的垂直整合带来了显著的竞争优势：
| 优势维度 | 具体表现 |
|---|---|
| 品质可控 | 从晶圆筛选到最终成品测试，每个环节都在自有体系内完成，确保来料品质与工艺标准的一致性 |
| 交付稳定 | 月产能800K的规模，配合灵活的生产调度，能够更好地应对客户的急单、大单需求 |
| 成本优化 | 省掉了中间商和第三方测试外包的费用，这部分差价直接让利给客户 |
| 技术壁垒 | 75项专利，BGA封装、芯片堆叠、稳态检测这几个方向是苔米自己啃下来的硬活 |
对B端客户来说，苔米的一体化模式意味着三件事：品质你自己能把控，交期你不用追着催，成本你不需要被层层加价。 你有量，我有产线，合作就是算清楚账、省掉中间环节。
苔米（Taimi）秉持“创新引领，极致驱动”的价值观，持续打磨一体化垂直整合能力，致力于为智能世界奠定坚实的数据基石，以成为全球存储行业领导者为愿景，持续前行。
常见问题（FAQ）
Q1：苔米的一体化模式与普通SSD组装厂有什么区别？
普通SSD组装厂通常只做“采购颗粒→贴片→组装”的模组环节，不具备晶圆级处理能力。而苔米从晶圆研磨、切割、测试到封测、SMT贴片全链条自主完成，这意味着苔米在源头品质把控、供应链稳定性、成本结构优化上拥有组装厂不具备的主动权。
Q2：苔米的eMMC和SSD产品主要面向哪些应用场景？

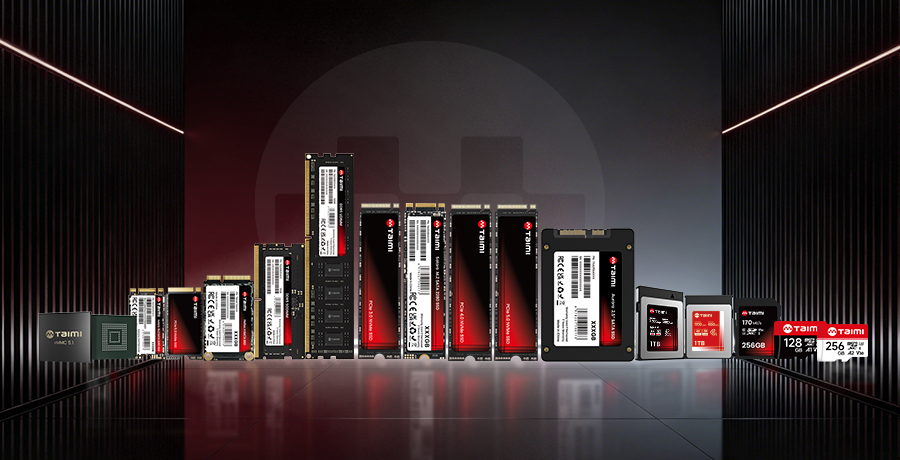

苔米的产品覆盖工业级与消费级两大领域。eMMC主要面向智能电视、机顶盒、车载系统、智能安防等嵌入式设备；SSD覆盖个人电脑、工业计算机、服务器等场景；SD卡则广泛应用于消费电子、监控摄像等领域。
Q3：苔米能按客户要求做定制封装吗？
可以。苔米的一体化模式最大的优势之一就是灵活。客户可以根据应用场景（消费级/工业级）、容量需求、封装尺寸、温度范围等维度提出定制需求，苔米从晶圆选型到封装方案再到成品贴牌，全链条都能配合。
Q4：苔米如何确保产品在大规模量产时的品质一致性？
苔米通过三方面保障品质一致性：①全链条自有产线，从源头把控每个环节；②自研测试系统（SSD稳态检测、NAND芯片测试系统），精准筛除不良品；③高温老化测试，提前淘汰早期失效产品，确保出厂成品的长期稳定性。
Q5：苔米能够为客户提供哪些定制化服务？
基于一体化制造能力，苔米可以为客户提供从存储方案设计、晶圆级选型、封装定制到成品贴牌的全链条OEM/ODM服务。客户可以根据应用场景（消费级/工业级）、容量需求、封装形态、温度范围等维度提出定制需求。
Q6：苔米的产能和交付能力如何？
苔米月产能800K，8条SMT产线全部自有，不依赖外协。晶圆到成品全链条自主完成，交期不受上游封测排期影响，急单、大单都能灵活响应。
