深圳SSD厂家如何生产DRAM SSD？消费级SSD OEM/ODM流程与成本解析（2026）

在 SSD OEM/ODM 代工洽谈中，采购商经常遇到一个现实问题：同样是 1TB PCIe 4.0、同样标榜“带独立 DRAM 缓存”，不同厂家的单盘报价为什么能相差几十块？

原因绝非“换个外壳 Logo”那么简单。

一款消费级 DRAM SSD，从 NAND 颗粒与主控的物理匹配，到 DDR4/LPDDR4 的通道走线、SMT 贴片的过炉温度控制，再到 Firmware 固件的 FTL 表调度，每一个环节都直接决定了硬盘的持续读写速度、掉电数据安全以及真正的 BOM 成本。

本文从硬件选型、SMT 产线实操、OEM/ODM 定制细节到实际成本构成，为您还原深圳 SSD 源头工厂的真实生产与代工逻辑。

一、 DRAM 缓存区在消费级 SSD 中究竟干了什么？

在没有 DRAM 的 SSD（DRAM-less）中，主控通常依赖 HMB（Host Memory Buffer）向电脑系统借用内存来存取 FTL（Flash Translation Layer，闪存转换层）映射表。

而在带独立 DRAM 芯片的 SSD 中，主控可以直接在硬盘内部完成高频 FTL 表的读写与数据缓存。

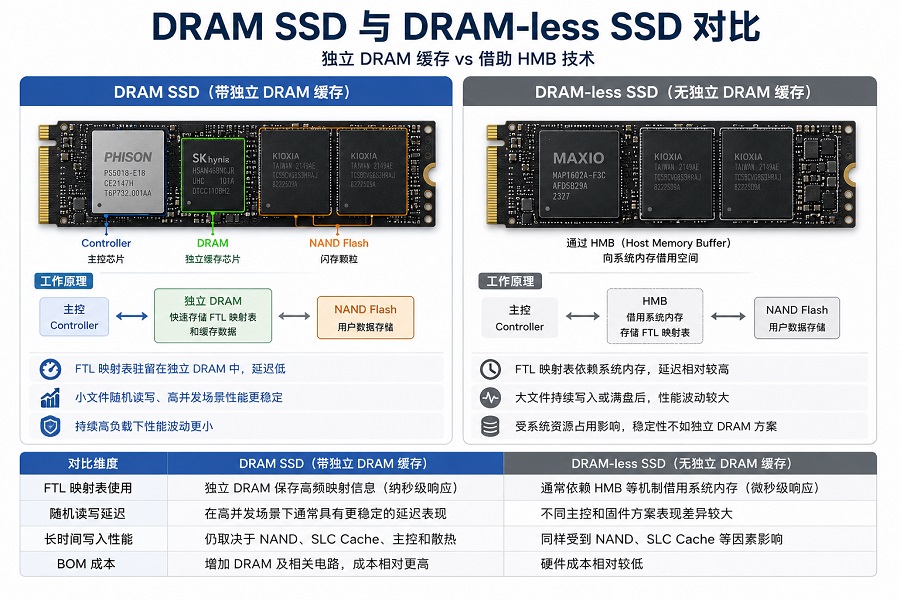

DRAM SSD vs DRAM-less SSD 选型对照

实操经验： SSD 性能是由“主控 + NAND + DRAM + 固件算法 + 散热”共同决定的。纯看“有没有 DRAM”，却忽略了 DRAM 的接口带宽（DDR4 还是 LPDDR4）和固件调度策略，依然容易踩坑。

二、 核心硬件部件：BOM 成本差距到底在哪里？

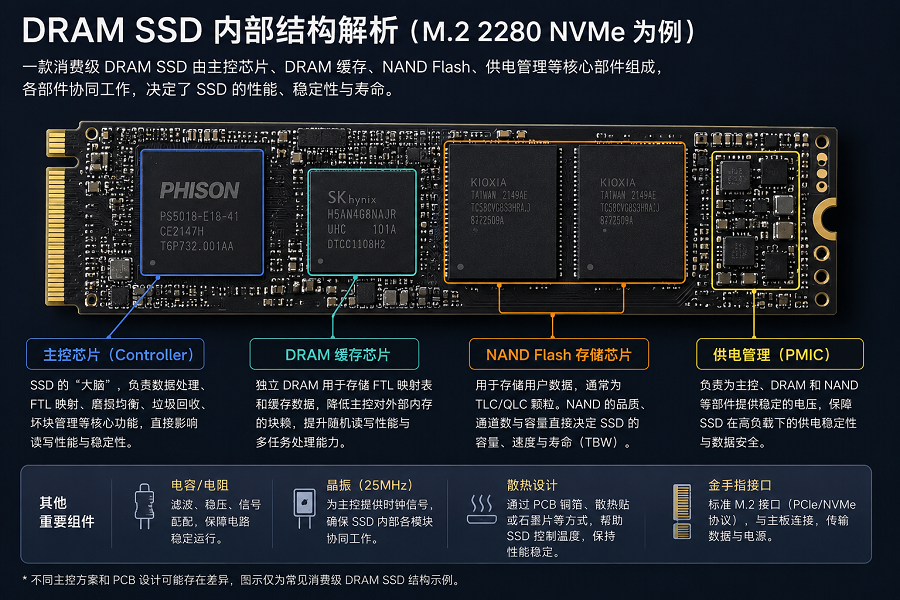

一款消费级 DRAM SSD 的核心物料包含以下部分：

• NAND Flash： 保存用户数据的核心，占据整盘 BOM 成本的 60%~70%。采用原厂封装 Good Die 还是晶圆自封颗粒，接口速率是 1600MT/s 还是 2400MT/s，直接决定出厂成本与耐久度（TBW）。
• SSD Controller（主控）： 主控通道数（4通道/8通道）与算力决定了读写上限。慧荣（SMI）、群联（Phison）、联芸（Maxio）等主控对 DRAM 的支持架构各有不同。
• DRAM 芯片： 常见有 DDR3L、DDR4 或 LPDDR4/4X。DRAM容量需要根据SSD容量、Controller架构、NAND配置以及Firmware方案综合确定，并不存在适用于所有SSD的固定配比。
• PCB 与供电（PMIC）： 带 DRAM 的方案板卡线路更密，通常需要 8 层甚至 10 层高频低损耗 PCB，对电源信号完整性（SI）要求极高。
• Firmware（固件）： SSD 的“大脑”，直接控制 SLC Cache 策略、垃圾回收（GC）逻辑以及断电保护机制。

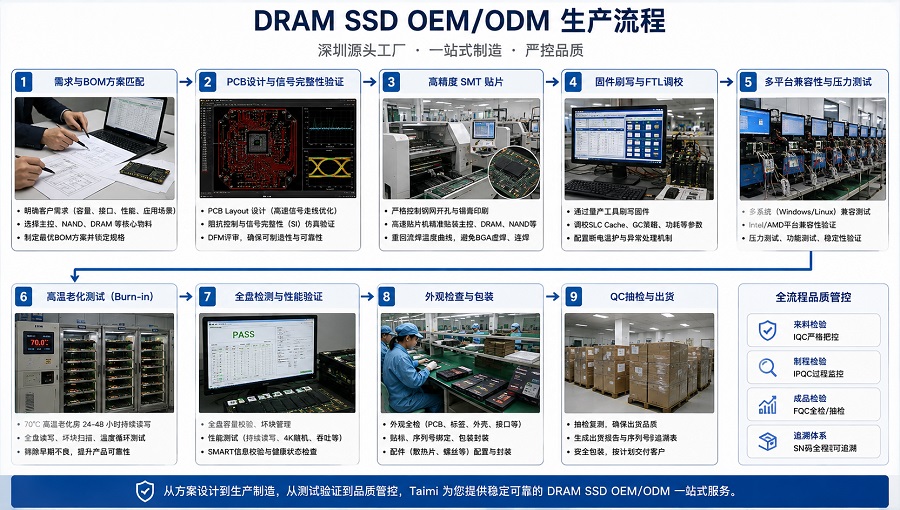

三、 深圳源头工厂 DRAM SSD 真实生产流程

抛开贸易商的贴牌模式，具备完整 SMT 贴片与测试能力的源头工厂，生产全流程如下：

1. 方案匹配与 BOM 锁定

根据采购商的目标定位（如性价比渠道盘或高端高性能盘），敲定 M.2 2280 NVMe 或 2.5寸 SATA 规格，锁死主控、NAND 颗粒等级与 DRAM 规格。

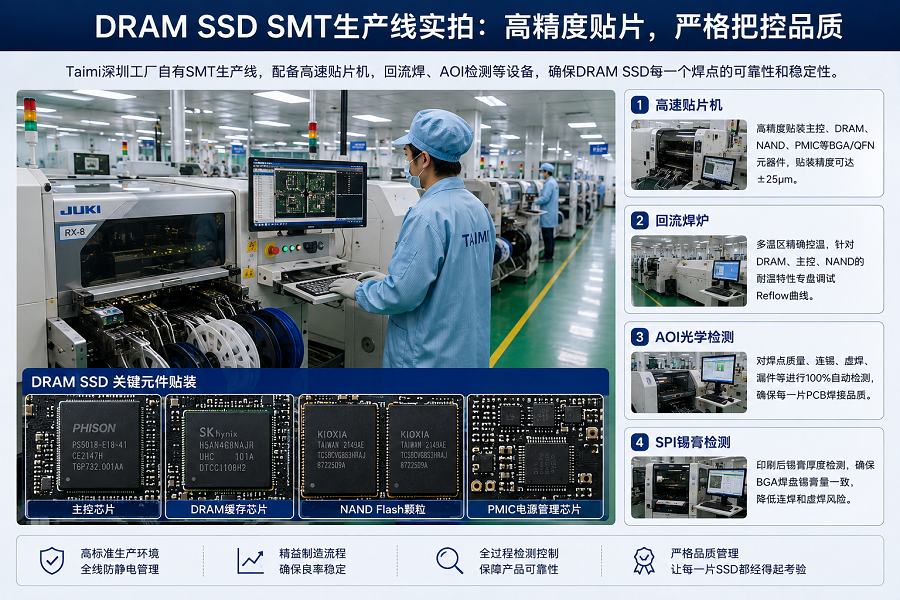

2. SMT 表面贴装（最考验工厂工程能力）

相比 DRAM-less 方案，DRAM SSD 在 PCB 上增加了高密度 BGA 封装的 DRAM 芯片与 PMIC 供电元件：

• 钢网开孔与锡膏控制： 高密度 BGA 焊盘极易发生连焊或虚焊，必须严格控制锡膏印刷厚度。
• 回流焊温度曲线（Reflow Profile）： 主控、DRAM 与 Flash 的耐受温度不同，工厂必须专盘专调预热区与冷却区的过炉曲线，降低因 BGA 虚焊导致的随机蓝屏、掉盘等潜在风险。

3. Firmware 固件刷写与策略调校

贴片完成后，通过量产工具刷入固件：

• 缓存策略： 调校 SLC Cache 大小与 DRAM 缓存区的交互逻辑。
• 断电刷新机制： 配置固件在突然断电时，利用主控与电容的残余电量，把 DRAM 中尚未落盘的脏数据和 FTL 表紧急刷入 Flash。

4. 高温老化与多平台兼容性测试

刷写固件后进入 QC 环节：

• 高低温循环老化（Burn-in Test）： 在 70°C 高温老化房中进行 24-48 小时全盘持续读写，提前踢除早期不良品。
• 跨平台兼容性测试： 挂载至 Intel/AMD 各代主板以及 Windows/Linux 环境，反复进行休眠唤醒与冷热启动测试。

(关于 Taimi SSD 出厂测试的四道品质关卡，可参考：《从工厂到用户：Taimi固态硬盘SSD出厂测试流程解析（4道品质检测关卡）》)

四、 影响 DRAM SSD 代工报价的 6 个关键变量

为什么拿到的报价单价格拉不开？关键看工厂在以下几处如何精算：

1. DRAM 与 NAND 物料来源： DRAM 是否能够锁定具体品牌、料号和批次？NAND 采用何种等级和来源的颗粒？采购时应尽量明确 BOM、Flash ID 和物料批次，避免不同批次之间出现较大的规格差异。
2. NAND 晶圆与封装等级： 原厂封装成品颗粒（Good Die）与自封晶圆颗粒在成本上存在明显阶梯，P/E 循环寿命也有差异。
3. Firmware 定制深度： 仅做 Logo 和 SMART 信息修改，几乎不增加研发成本；若要求特定平台兼容优化、只读锁死或专属 VID/DID 写入，则需要摊薄研发工时。
4. MOQ 与 SMT 摊薄成本： SMT 上料线、开钢网以及老化架占用均有固定成本，大批量订单能大幅摊薄单盘加工费。
5. 包装与散热片定制： 公版静电袋包装与专属彩盒、定制金属散热片、铝制外壳的成本差异很大。
6. 质保与测试标准： 是做全盘 100% 高温老化测试，还是仅抽检通电测试？质保承诺 3 年还是 5 年？严格的 QC 体系都会折算进成本中。

五、 普通现货采购 vs 深度 OEM/ODM 模式对比

六、 如何选择靠谱的深圳 SSD OEM/ODM 工厂？

在深圳寻找 SSD 合作伙伴，建议穿透贸易商，重点考量以下三点：

• 看实操生产线： 工厂是否具备自有 SMT 贴片线、自动烧录机与高温老化房？能否提供真实的产线运作实况？
• 看方案匹配逻辑： 对消费级 SSD OEM/ODM 项目而言，更重要的是工厂能否根据容量、接口、目标性能、成本和应用场景进行方案匹配，而不是单纯追求最高规格。
• 看质量追溯体系： 出厂产品是否支持单盘 SN 码追溯？售后退回后，能否快速查到当时的贴片批次、颗粒批号以及老化日志？

七、 快速获取精准报价的询价参考

向工厂询价时，建议直接提供清晰的工程与商务参数，避免仅问“1TB 盘多少钱”：

清晰的参数能让工程师第一时间为您计算出包含物料、SMT 加工与测试在内的精准报价。

八、 FAQ：DRAM SSD OEM/ODM 常见工程与商业问题

Q1：DRAM 选 DDR4 还是 LPDDR4/4X？两者怎么选？

DDR4： 电路与供电标准极为成熟，常见于 2.5 寸 SATA 或对散热空间要求较低的桌面级 M.2 SSD。

LPDDR4 / LPDDR4X： 低功耗、小封装，工作电压更低（1.1V/0.6V），能有效降低 M.2 盘体发热，并节省 PCB 布局空间，非常适合笔记本或空间受限的 OEM 订单。

Q2：既然带了独立 DRAM，为什么 SSD 长时间持续写入大文件时依然会“掉速”？

DRAM 的容量主要负责驻留 FTL 表与拦截小文件随机写，并不是海量数据的“无限缓冲区”。当连续写入数百 GB 数据导致 SLC Cache 耗尽后，SSD 的速度将由 NAND 颗粒的直写速度（Direct-to-TLC）以及主控进行垃圾回收（GC）整理旧数据的效率决定。

Q3：DRAM SSD 代工的 MOQ 一般要求多少？

常规品牌定制（仅换丝印、外壳 Logo、贴纸彩盒、SMART 信息）： MOQ会根据产品方案、定制程度、物料采购和包装要求确定。成熟方案的品牌定制与全新硬件/固件开发项目，MOQ通常不同。

深度硬件/固件定制（全新 PCB 重新走线、特殊主控+DRAM组合、专属固件开发）： 由于涉及钢网开模、信号完整性（SI）测试及研发摊销，MOQ 一般要求 2,000 ~ 5,000 pcs 起。

Q4：采购 DRAM SSD 时，如何验证 NAND 和 DRAM 物料？

• 锁定 BOM PN 码： 在采购合同中明确锁定 DRAM 与 Flash 的完整型号（如三星/南亚具体 PN），拒绝写模糊的“原厂颗粒”。
• 软件核对 Flash ID： 使用主控官方量产工具读取芯片内固化的 Flash ID，核对晶圆 Die 编码是否与承诺的原厂厂牌一致，防止使用翻新拆机颗粒。
• 绑定 SN 追溯链： 要求出厂每个盘片的 SN 码均可反查当批次 SMT 上料记录与高温老化原始日志。
